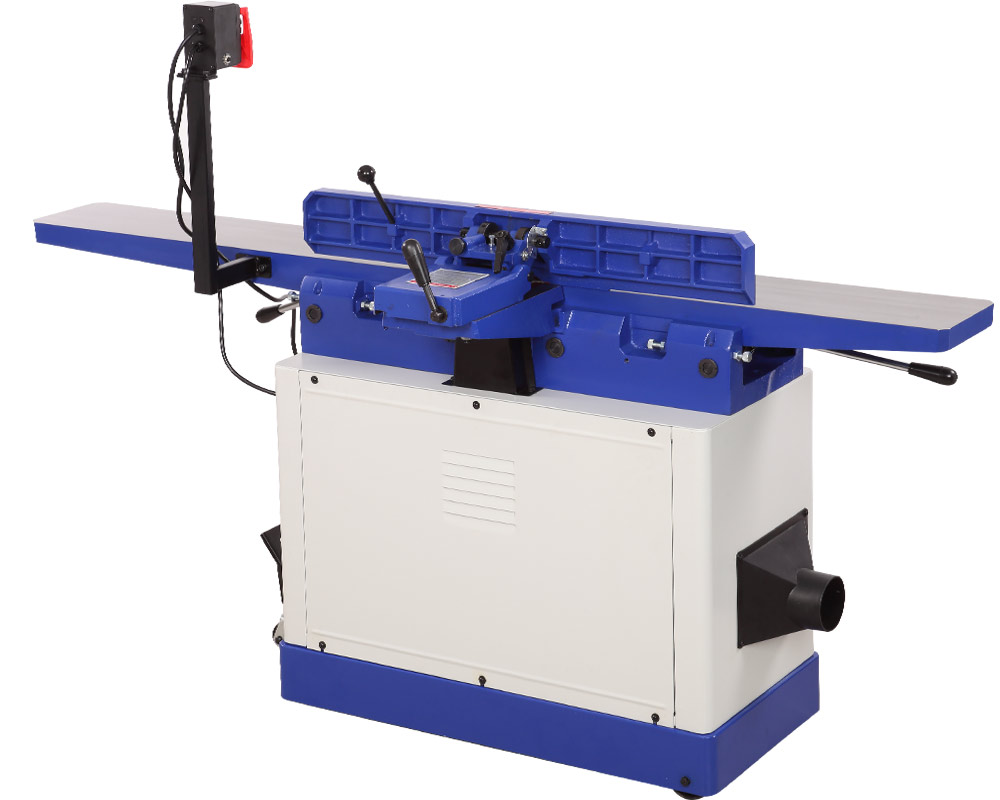

Фуговальный станок BELMASH J200/1900ARH (1.7 кВт, 400В) с валом Helical представляет собой современное оборудование для обработки деревянных заготовок и применяется в столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 400 Вт, аналогичная модель для подключения сети 230 Вт - BELMASH J200/1900ARH.

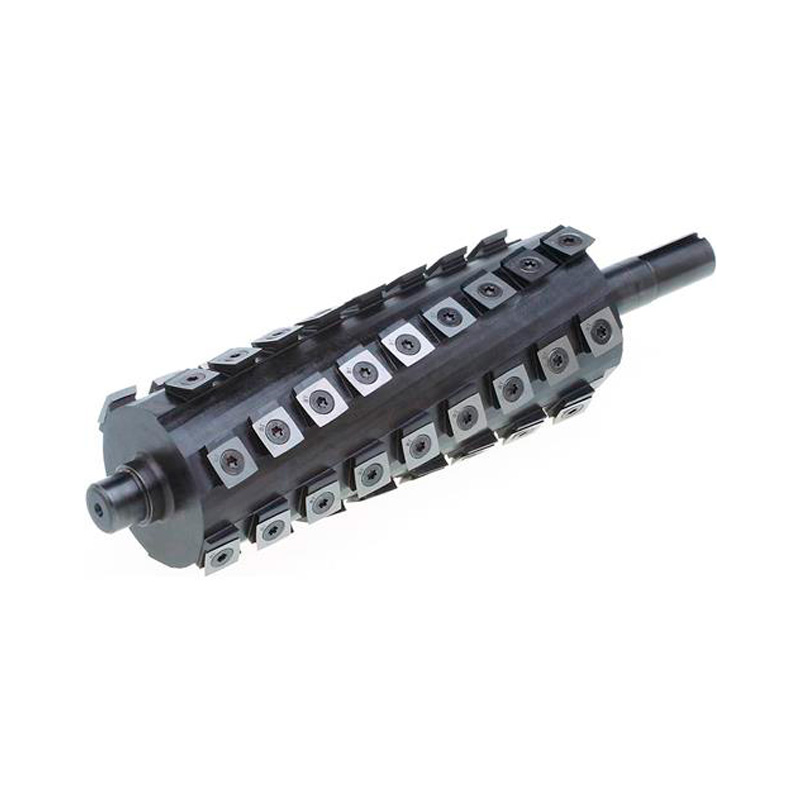

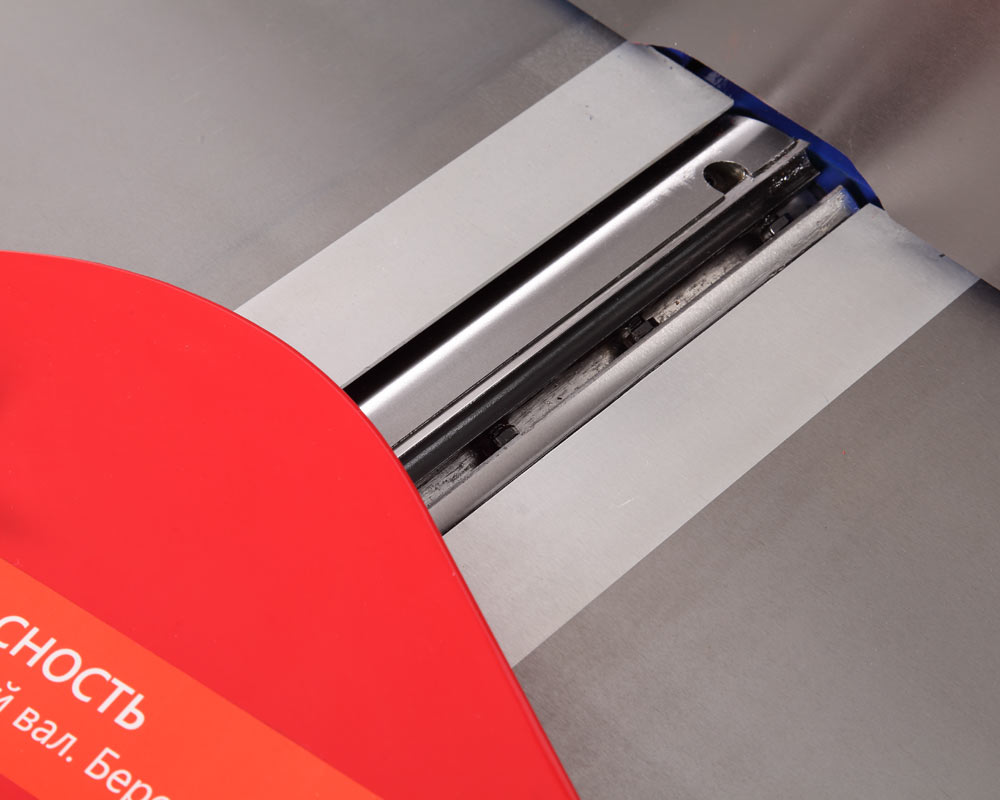

На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical - BELMASH J200/1900AR (230 Вт) и BELMASH J200/1900AR (1.7 кВт, 400 В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1960 мм, загрузочный 1105 мм, приемный 793 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

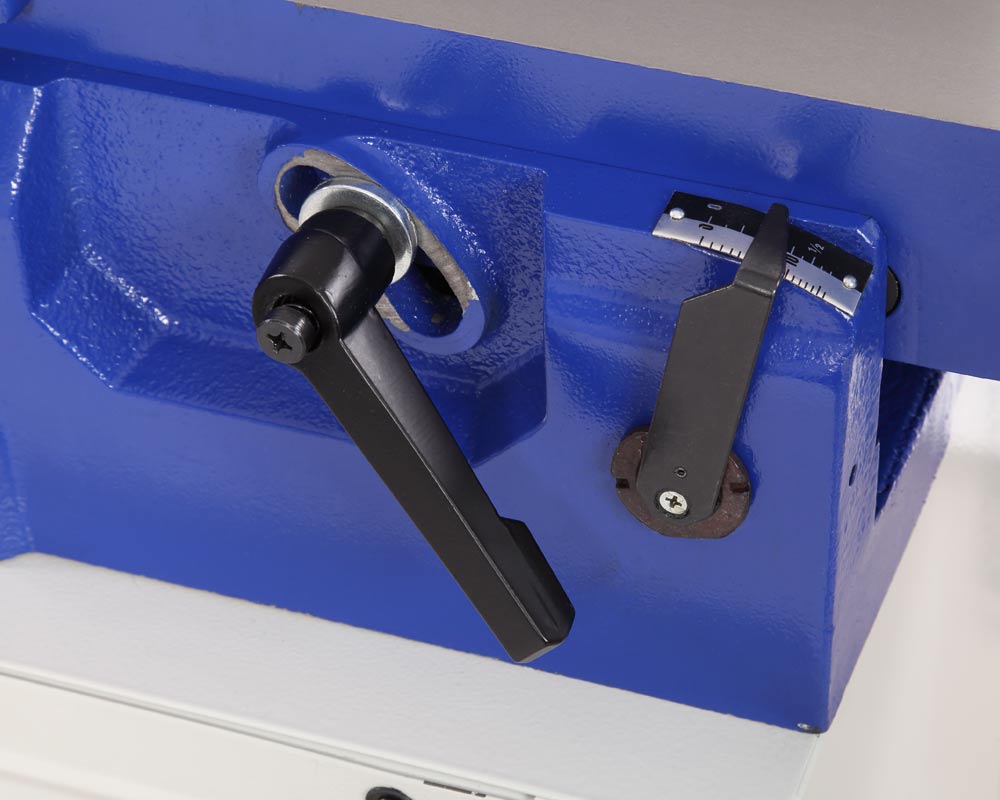

Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

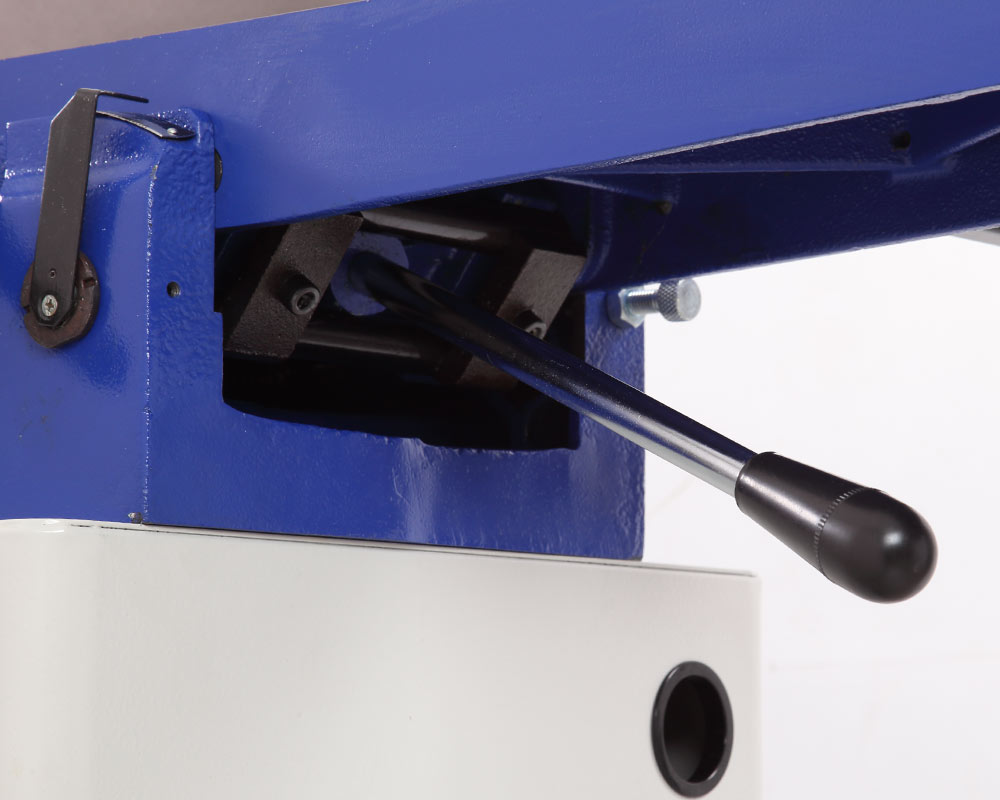

Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный и точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 16 мм.

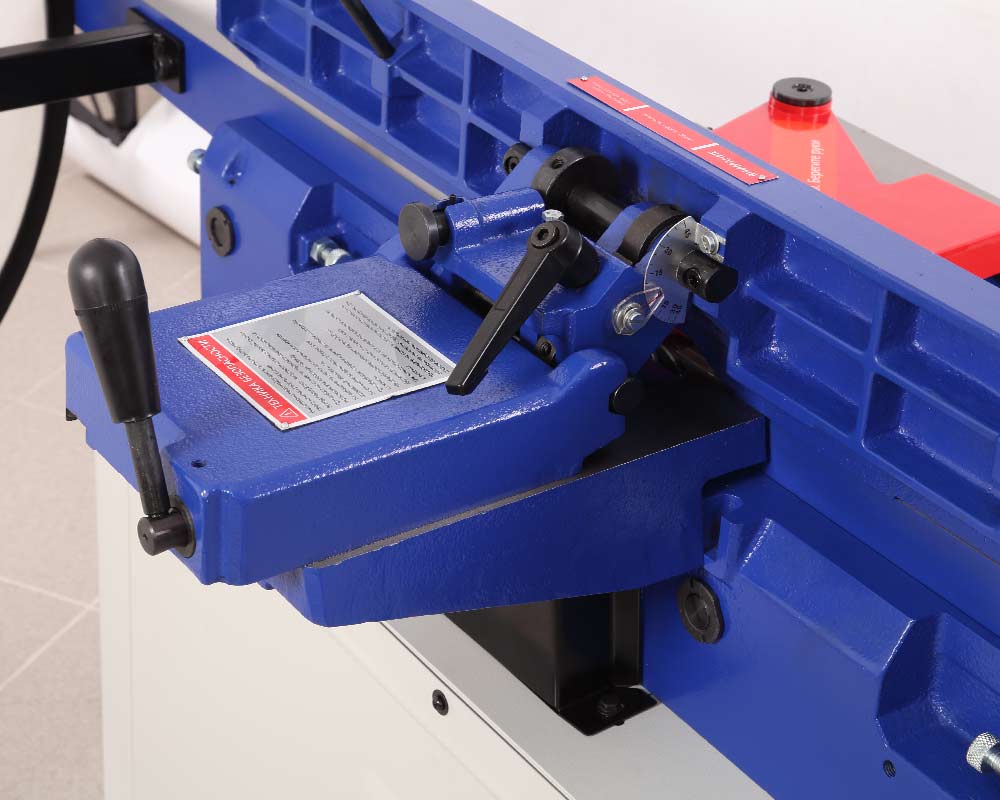

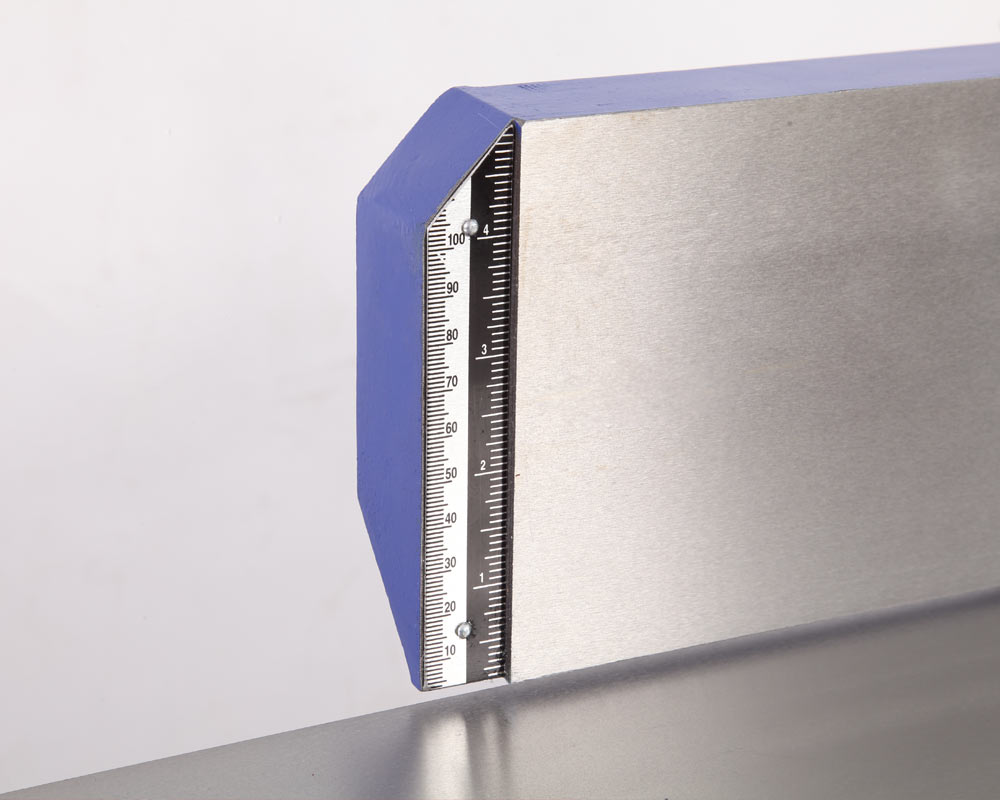

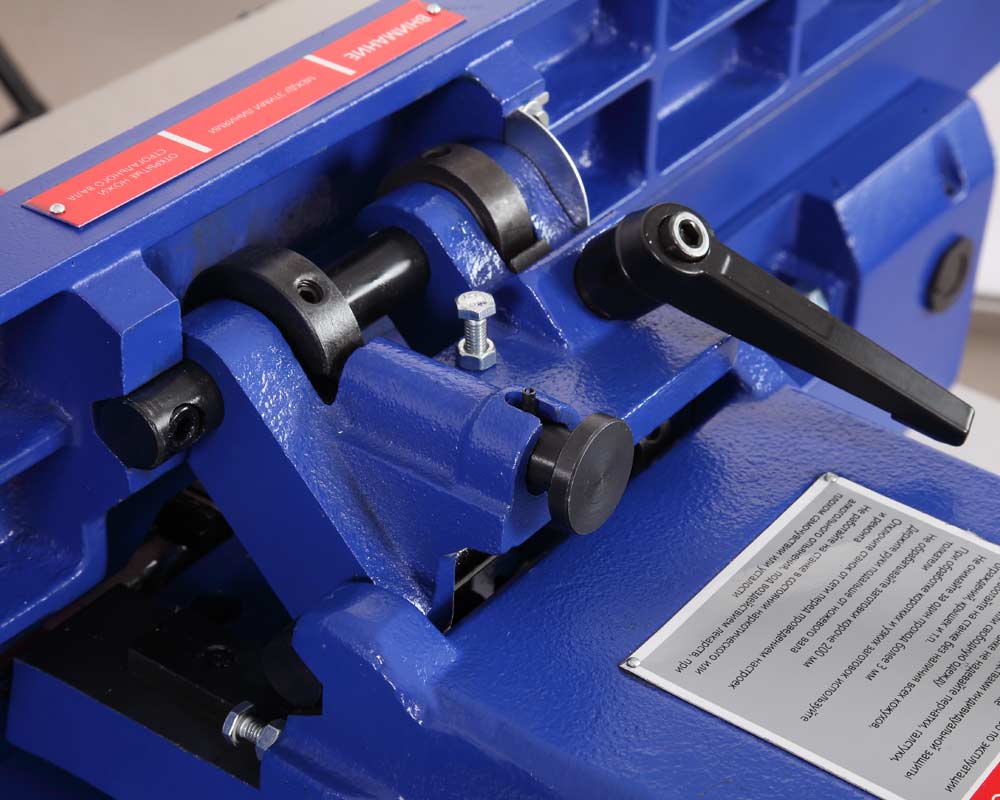

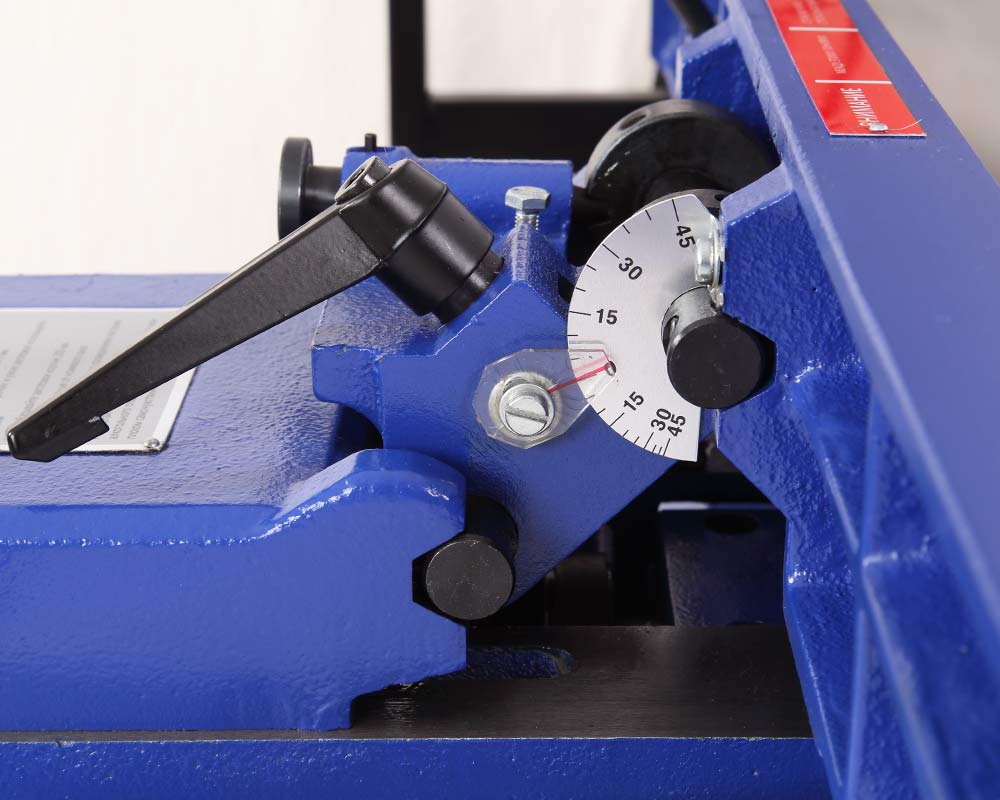

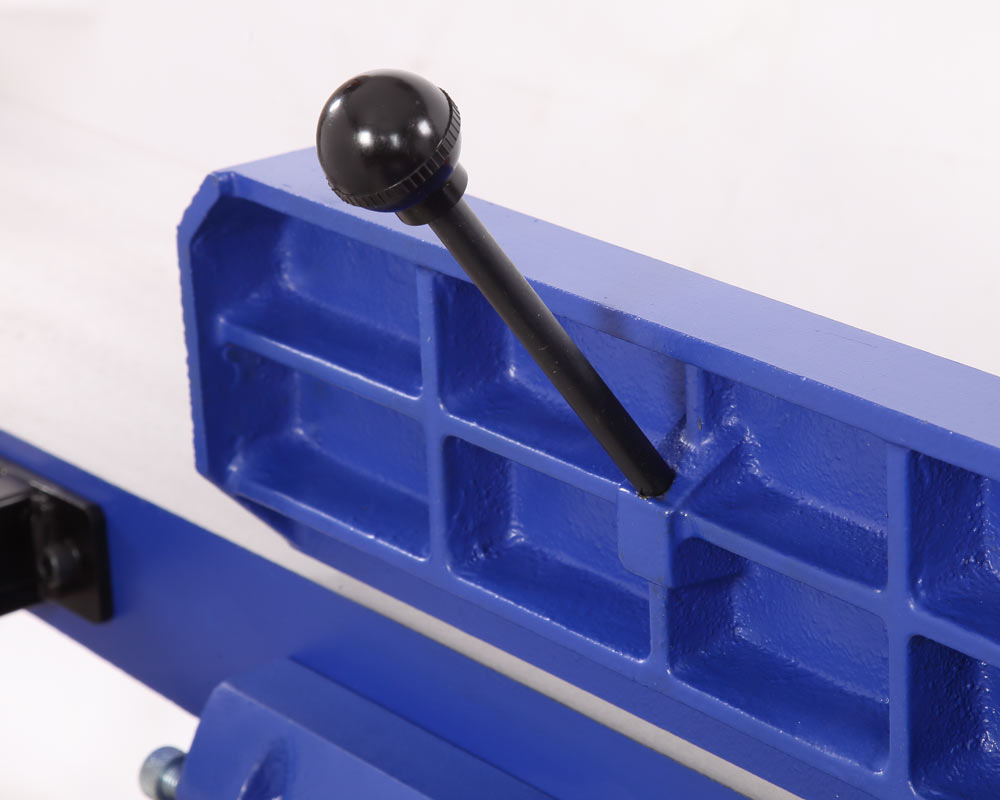

Размер параллельного упора 910×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

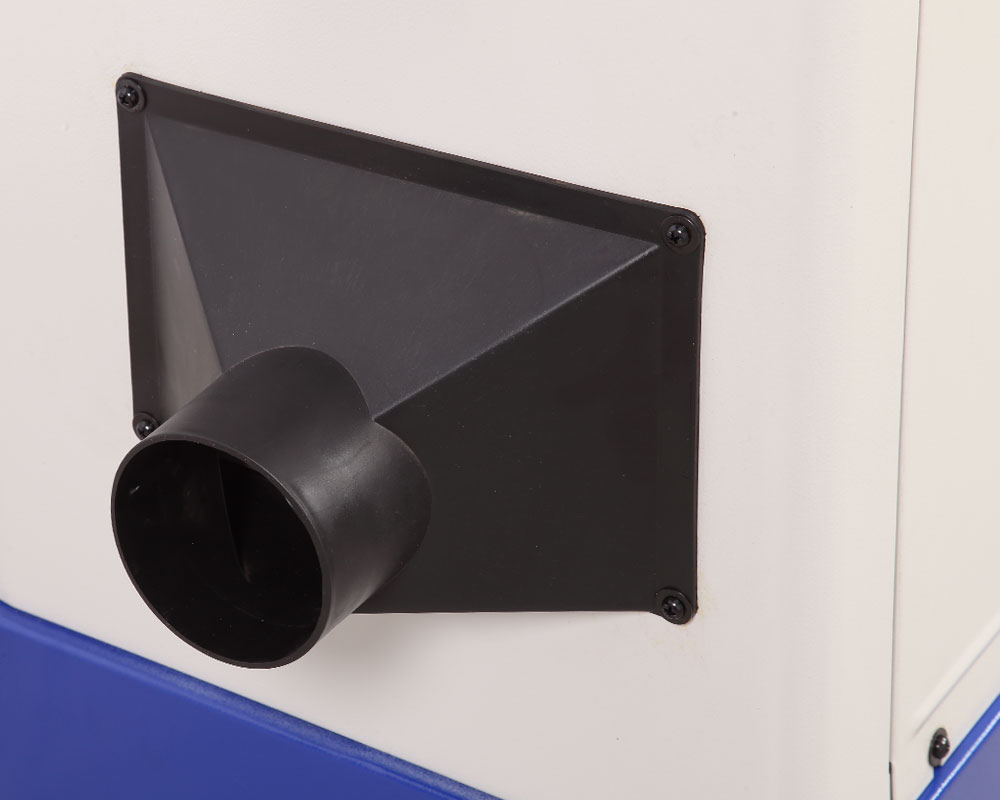

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.
Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
| Мощность | 1700 Вт |
| Мощность на валу | 1100 Вт |
| Тип строгального вала | с валом helical |
| Напряжение питающей сети | 400 В |
| Частота тока | 50 Гц |
| Тип электродвигателя | Асинхронный |
| Режимы работы | S1 |
| Частота вращения ножевого вала | 5000 об/мин |
| Максимальная ширина строгания | 203 мм |
| Диапазон углов строгания с помощью параллельного упора | -45-0-45° ° |
| Количество ножей на валу | 40 шт. |
| Размер ножей (Д × Ш × В) | 15 × 15 × 2,5 мм |
| Максимальная глубина строгания | 3 мм |
| Тип ремня | Клиновой (А1016) |
| Диаметр режущего вала | 85 мм |
| Тип передачи | Ременная |
| Высота рабочей поверхности относительно пола | 805 мм |
| Глубина регулировки подающего стола (max) | 16 мм |
| Материал рабочих столов | Чугун |
| Длина подающего стола | 1105 мм |
| Длина приемного стола | 793 мм |
| Размер параллельного упора (Д × В) | 910 × 123 мм |
| Материал параллельного упора | Чугун |
| Минимальная длина обрабатываемой заготовки | 200 мм |
| Минимальная ширина обрабатываемой заготовки | 8 мм |
| Общая длина строгальных столов | 1960 мм |
| Способ поднятия столов | Параллелограммная система |
| Длина электрошнура | 2 м |
| Диаметр патрубка пыле/стружкоудаления | 98 мм |
| Уровень звукового давления (шума) | 85 дБ |
| Размер упаковки место 1 (Д × Ш × В) | 955 × 465 × 705 мм |
| Размер упаковки место 2 (Д × Ш × В) | 2055 × 280 × 605 мм |
| Габаритный размер (Д × Ш × В) | 1960 × 820 × 1275 мм |
| Масса нетто | 213 кг |
| Масса брутто | 244 кг |
| Основание станка в сборе | 1 |
| Выключатель | 1 |
| Устройство перемещения станка с комплектом крепежа | 1 |
| Патрубок отвода стружки | 1 |
| Кожух шкива ножевого вала | 1 |
| Ремень | 1 |
| Станок фуговальный в сборе (фуговальные столы с режущей головкой) | 1 |
| Упор параллельный в сборе | 1 |
| Каретка параллельного упора в сборе | 1 |
| Кожух ножевого вала | 1 |
| Пластина для амортизации кожуха ножевого вала | 1 |
| Кронштейн выключателя | 1 |
| Рукоятка параллельного упора | 1 |
| Упоры для рук | 2 |
| Бита для замены ножей helical | 1 |
| Комплект ключей | 1 |
| Комплект крепежа | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
